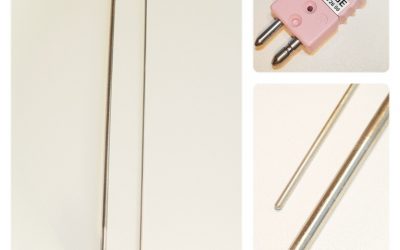

Thermocouples chemisés à isolant minéral

Thermocouple chemisé souple à isolant minéral permettant d’être déformé pour des applications difficiles d’accès.

Se décline en différents diamètres : 0,25; 0,5mm; 1mm; 1,5mm; 2mm; 3mm; 4,5mm; 6mm et 8mm.

Le choix de la nature du thermocouple se fait en fonction de la température d’utilisation de – 185°C à + 2320°C.

  • TCT de – 185°C à +300°C;
  • TCJ de +20°C à 600°C;
  • TCK de 0°C à 1100°C;
  • TCN de 0°C à 1150°C;
  • TCS de 0°C à 1550°C;
  • TCB de +100°C à 1600°C;
  • TCR de 0 à 1600°C;
  • TCC(5-26%) de +50°C à 1820°C;
  • TCD(3-25%) de +20°C à 2320°C.

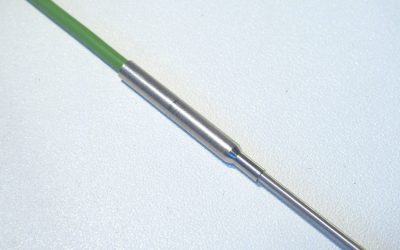

Protégé par une gaine extérieure aussi appelé chemisé de différentes natures en fonction des atmosphères où est situé le thermocouple.

Ex : Inox 316L; inconel 600; AR25-20; 27%Chrome; Tantale; Molybdène…

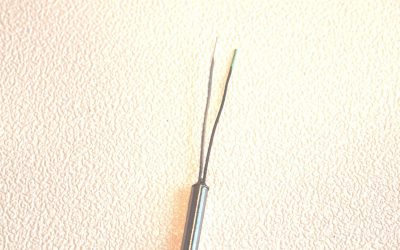

Point chaud à l’extrémité (mesure en bout), temps de réponse court variant en fonction du diamètre et de l’isolation (SCI ou SCM).

Sortie du signal en micro-Volt, suivant les tables de référence internationales pour les thermocouples suivant les normes NF EN 60584.1 (1996) ou CEI 584.1 (1995).

Duré de vie : Varie en fonction des différents paramètres, variation de température, temps de cycle, atmosphère.

Symptôme de vieillissement : Dérive du thermocouple.
