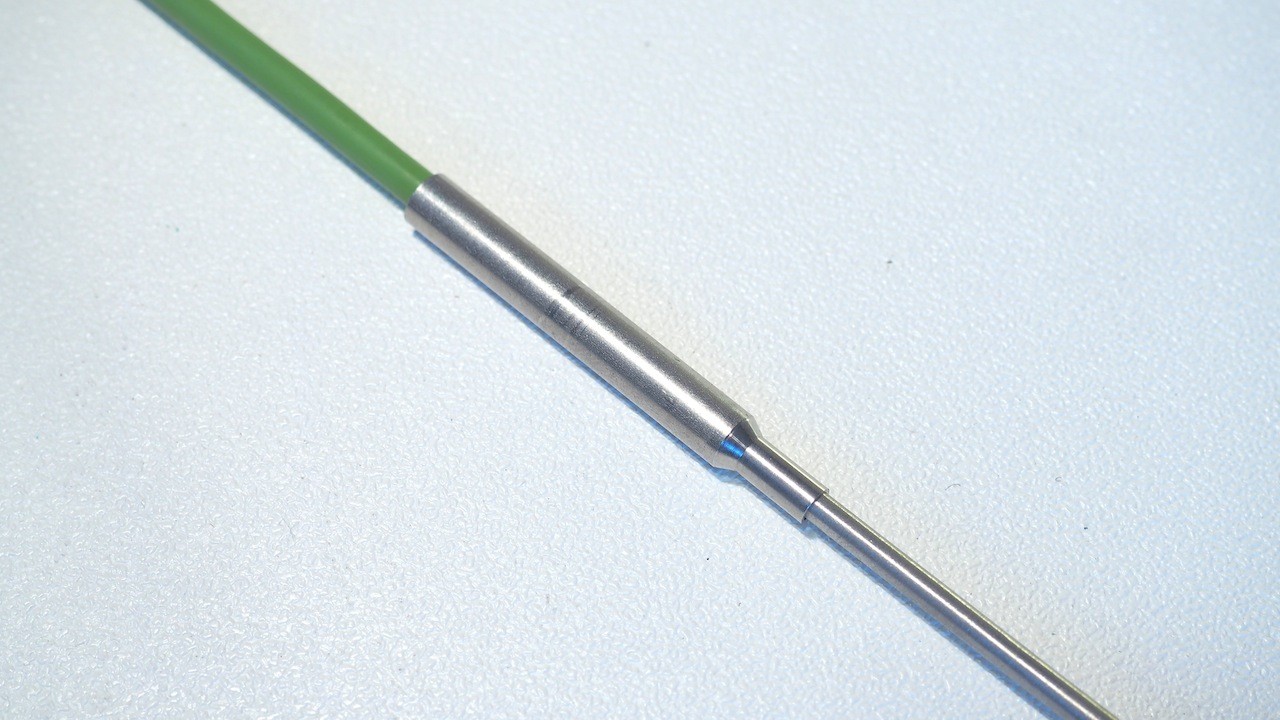

Thermocouple sortie par câble
REF : PTMTCA2
Thermocouple avec sortie par câble d’extension ou de compensation. Diamètre de 0,5mm à 6mm, thermocouple et nature de la gaine à définir.
Thermocouple K classe 1 chemisé avec jonction indémontable, sortie par câble d’extension ou de compensation.
Soudure chaude isolée
Thermocouple sortie par jonction indémontable en inox de diamètre 5mm LG 35mm
Câble de compensation ou d’extension LG à définir suivant différents types d’isolations :
Exemple :
PVC/TrCu/PVC
Téflon/TrCu/Téfon
Téflon/TrCu/Caoutchouc de Silicone
SDV/SDV/Tresse inox
Section des âmes : 0,22mm2 ; 0,5mm2 ; 1mm2
Couleur du câble suivant la norme IEC584-3 de 07/1989 :
TX : Gaine extérieure marron, 1 conducteur (+) marron, 1 conducteur (-) blanc
JX : Gaine extérieure noire, 1 conducteur (+) noir, 1 conducteur (-) blanc
KX : Gaine extérieure vert, 1 conducteur (+) vert, 1 conducteur (-) blanc
SC-RC : Gaine extérieure orange, 1 conducteur (+) orange, 1 conducteur (-) blanc
NX : Gaine extérieure rose, 1 conducteur (+) rose, 1conducteur (-) blanc
Diamètre et longueur du chemisé à définir
Nature de la gaine à définir suivant l’atmosphère :
Inox 316
Inconel 600
Nicrobell
Acier réfractaire
Soudure chaude isolée (SCI) ou à la masse (SCM)
Option : A l’extrémité du câble, sortie par connecteur Standard ou miniature, avec ou sans serre câble, fil de masse, traversée étanche en fonction du diamètre du chemisé, jonction haute température.
Thermocouple avec étalonnage (nombre de points et températures à définir)
Thermocouple double à partir du diamètre 3mm…
